Торцовое уплотнение с вторичным уплотнением из фторопласта 153, 353, 313

Для отраслей:

Химическая и нефтехимическая Перекачка нефтепродуктов Энергетика, АЭС Металлургия Целлюлозно-бумажная промышленность Пищевая промышленность

Для насосов:

АХ АХВМС АХО АХП Х ХМ ХО
Для герметизации валов насосов, перекачивающих агрессивные, ядовитые, токсичные и коррозионно-активные химические жидкости
153
  • Гидравлически неразгруженное

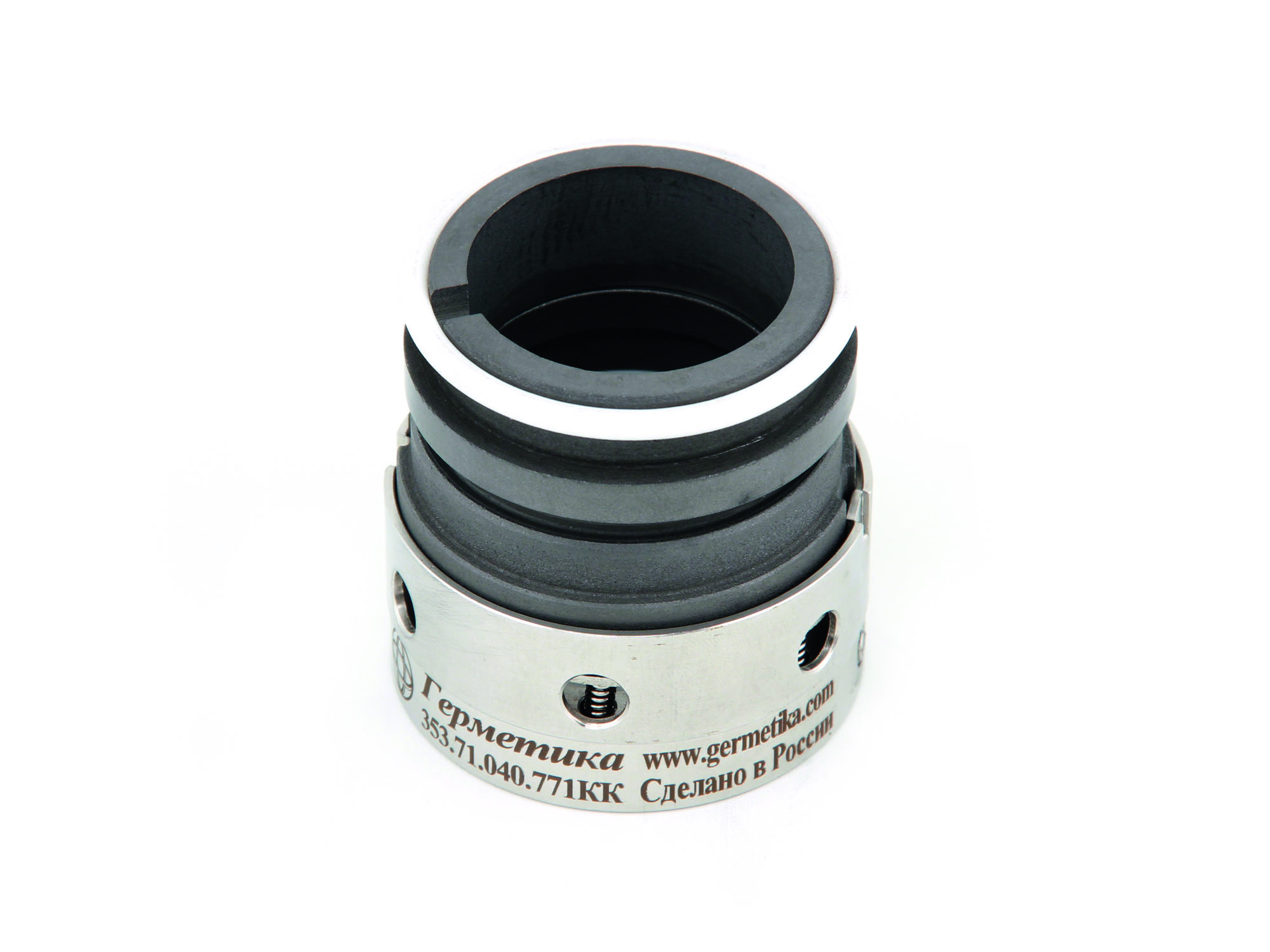

353, 313
  • Гидравлически разгруженное
Заказать

Уплотняемые жидкости

  • Химикаты, растворители и др. коррозионно-активные среды
  • Чистые, с небольшим содержанием твердых включений и невысокой вязкостью

Рабочие характеристики

  • Давление
    8 кгс/см2 / 153
    16 кгс/см2 / 353, 313
  • Температура:
    от —50° до +220°С
    16 кгс/см2 / 353, 313
  • Диаметр вала: 20-130 мм
Cost Effective Solutions

Исполнение по материалам

  • Металлические детали: Нержавеющая сталь марок К, Е, И
  • Пружины: Стали К, Е, И, хастеллой
  • Вторичное уплотнение: Фторопласт Ф4
  • Материалы пар трения: Углеграфит с пропиткой, силицированные графиты, карбид кремния, карбид вольфрама
Cost Effective Solutions

Конструктивные особенности

  • Простая и компактная конструкция
  • Устанавливается на гладком валу
  • Гидравлическая разгрузка (353, 313) снижает влияние повышенного давления жидкости
  • Набор мелких пружин (153, 353) обеспечивает равномерность нагрузки на стык пары трения

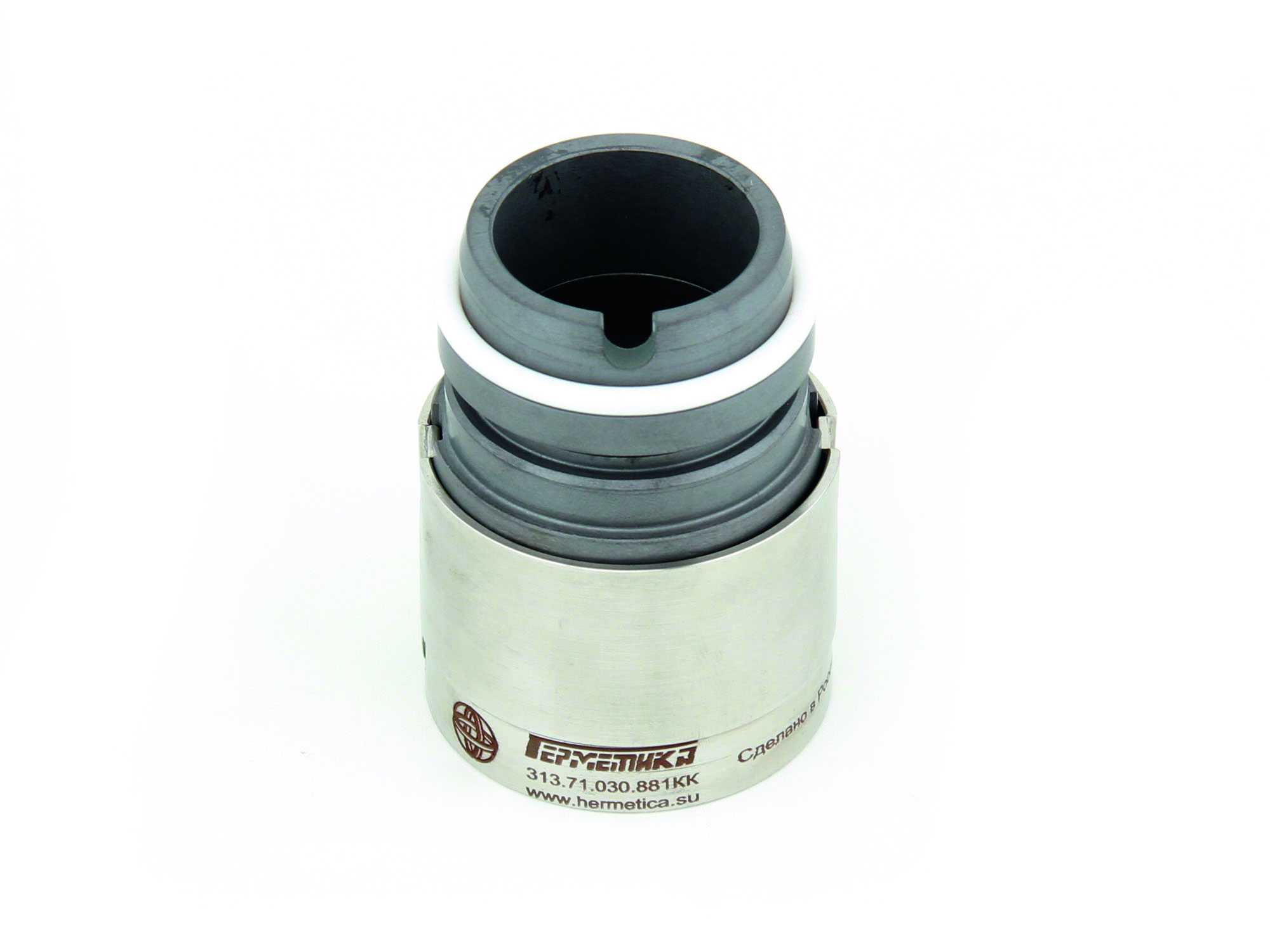

  • Центральная пружина (313) обеспечивает повышенную коррозионную стойкость конструкции

О чем необходимо знать при выборе торцового уплотнения?

Параметры оборудования

Диаметр вала, температура, давление и тип жидкости – основные параметры при выборе уплотнения, но есть многие другие

Важен выбор производителя

На рынке производится много продукции не соответствующей необходимому качеству

Продление срока службы

Рабочее время детали в несколько раз больше, если Торцовое уплотнение подобрано правильно
